执行标准
| 防爆中轴/全流 | |
| 适用温度范围 | -20~150℃ |
| 使用压力 | PN63/1000WOG |
| 设计制造 | GB/T-12237/ANSIB16.34 |
| 尺寸参照 | GB/T-9113.1/ASME B16.5 CLASS 150 |
| 长度 | GB/T-12221/ASMWB16.1 |
| 螺纹标准 | BSPT/BSP/NPT/DIN/JIS/RC/G |
| 检查与测试 | GB/T-13927/API598 |
材料列表
| 部件名称 | 材质 | |
| 阀体 | CF8M | CF8 |
| 阀盖 | CF8M | CF8 |
| 球 | SS316 | SS304 |
| 阀杆 | SS316 | SS304 |
| 阀座 | PTFE | PTFE |
| 杆密封 | PTFE | PTFE |
| 中头垫 | PTFE | PTFE |
| 填料压套 | SS304 | SS304 |
| 手柄 | SS304 | SS304 |
| 锁片 | SS304 | SS304 |
| 胶套 | SS304 | SS304 |
| 弹垫 | SS304 | SS304 |
| 螺母 | PLASTIC | PLASTIC |
| 螺栓 | SS304 | SS304 |

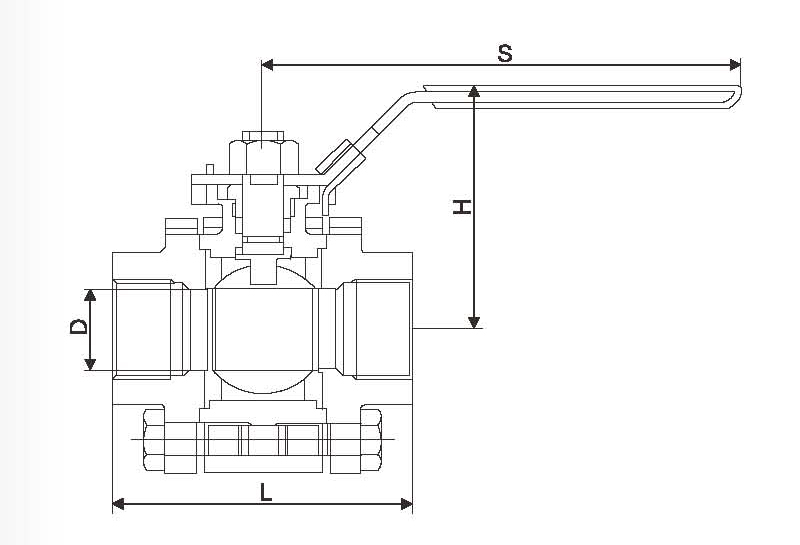

外形尺寸
| DN | L | D | H | S |
| 15 | 74 | 14 | 67 | 145 |
| 20 | 88 | 19 | 70 | 145 |
| 25 | 90 | 24 | 74 | 166 |
| 32 | 110 | 32 | 80 | 166 |
| 40 | 120 | 36 | 94 | 206 |
| 50 | 140 | 49 | 98 | 206 |
