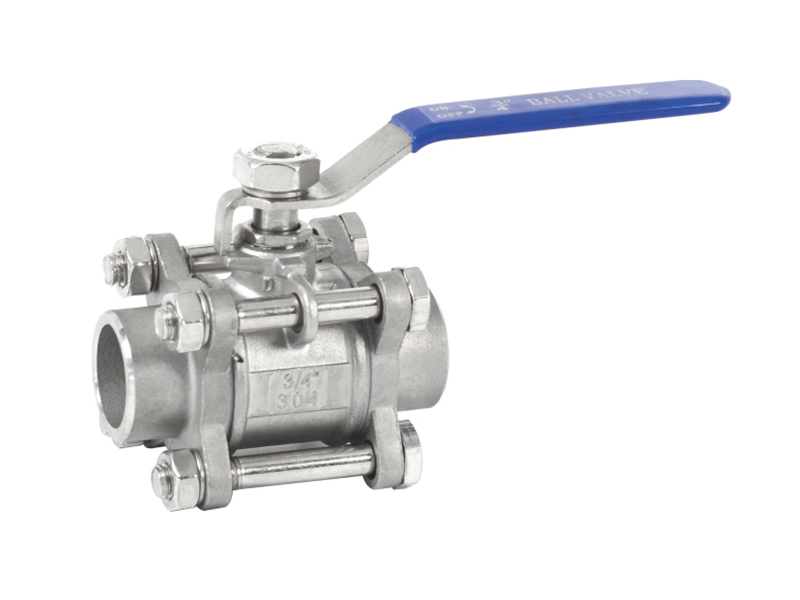

    • 产品名称：三片式硬密封球阀

    执行标准

    防爆中轴/全流
    适用温度范围-20~150℃
    使用压力≤1.6MPa
    设计制造GB/T-12237/ANSIB16.34
    尺寸参照GB/T-9113.1/AS ME B16.5 CLASS 150
    长度GB/T-12221/ASMWB16.1
    螺纹标准BSPT/BSP/NPT/DIN/JIS/RC/G
    检查与测试GB/T-13927/API598


    材料列表

    部件名称材质
    阀体CF8MCF8
    阀盖CF8MCF8
    球SS316SS304
    阀杆SS316SS304
    阀座PTFEPTFE
    杆密封PTFEPTFE
    中头垫PTFEPTFE
    填料压套SS304SS304
    手柄SS304SS304
    锁片SS304SS304
    胶套SS304SS304
    弹垫SS304SS304
    螺母PLASTICPLASTIC
    螺栓SS304SS304

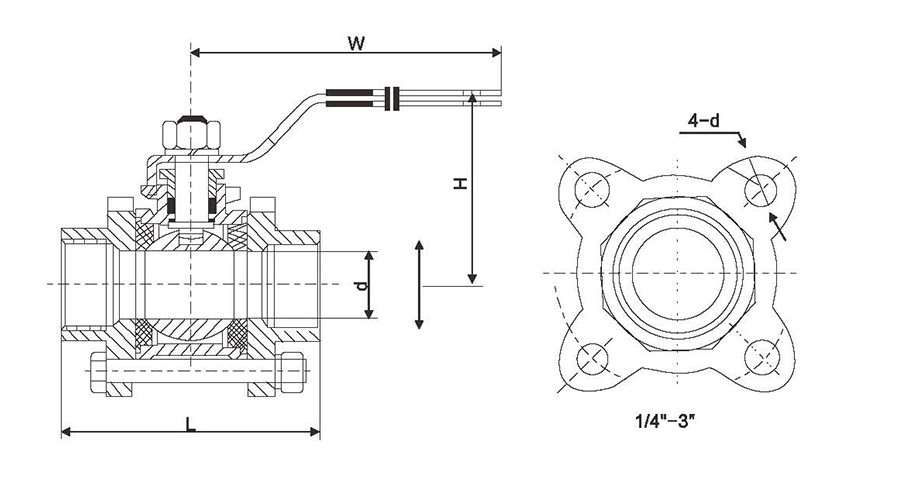

    外形尺寸

    NPSDNDLHW4-d
    1/4"611.56346957
    3/8"10126346957
    1/2"151569461108
    3/4"202080541108.5
    1"252584641408.5
    1-1/4"32321026914010
    1-1/2"40381097615510
    2"50501308618011
    2-1/2"656517212022016
    3"808019415026018
    4"10010024017035020
