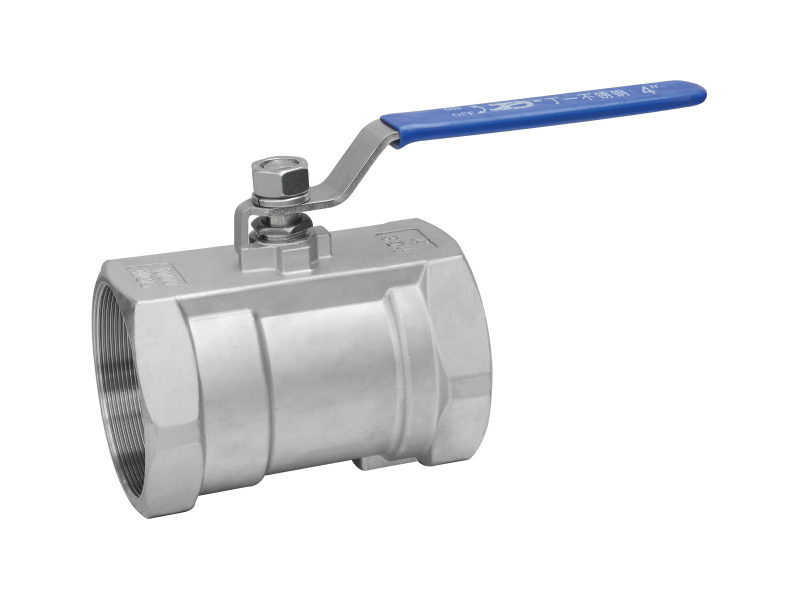

    • 产品名称：一片式不锈钢内螺纹球阀

    一片式不锈钢内螺纹球阀性能规范

    产品规格1/4n~4"（DN6〜100）
    工作压力

    0.6~0.8MPa

    螺纹端可按BSPT、BSP、NPT、DIN2999制造


    一片式不锈钢内螺纹球阀材料列表

    部件名称

    材质

    阀体

    WCB

    CF8

    CF8M

    阀盖

    WCB

    CF8

    CF8M

    阀座

    PTFE

    RPTFE

    PTFE

    球

    SS304

    SS304

    SS316

    密封垫

    PTFE

    PTFE

    PTFE

    杆密封

    PTFE

    PTFE

    PTFE

    阀杆

    SS304

    SS304

    SS316

    装置

    SS304

    SS304

    SS316

    阀杆填料

    PTFE

    PTFE

    PTFE

    填料压盖

    SS202

    SS202

    SS202

    弹性垫圈

    SS202

    SS202

    SS202

    手柄

    SS202

    SS202

    SS202

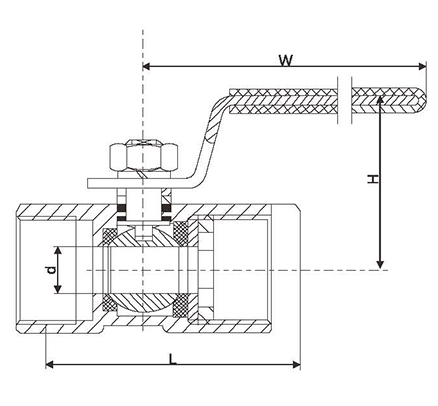

    一片式不锈钢内螺纹球阀外形尺寸

    NPS

    DN

    d

    L

    H

    W

    1/4"

    6

    5

    40

    22

    80

    3/8"

    10

    7

    44

    26

    80

    1/2"

    15

    9

    51

    31

    88

    3/4"

    20

    12

    55

    34

    88

    1"

    25

    15

    67

    38

    105

    1-1/4"

    32

    20

    70

    43

    105

    1-1/2"

    40

    25

    80

    50

    124

    2"

    50

    32

    93

    57

    124

    2-1/2"

    65

    38

    112

    89

    180

    3"

    80

    50

    133

    102

    190

    4"

    100

    65

    190

    120

    215
