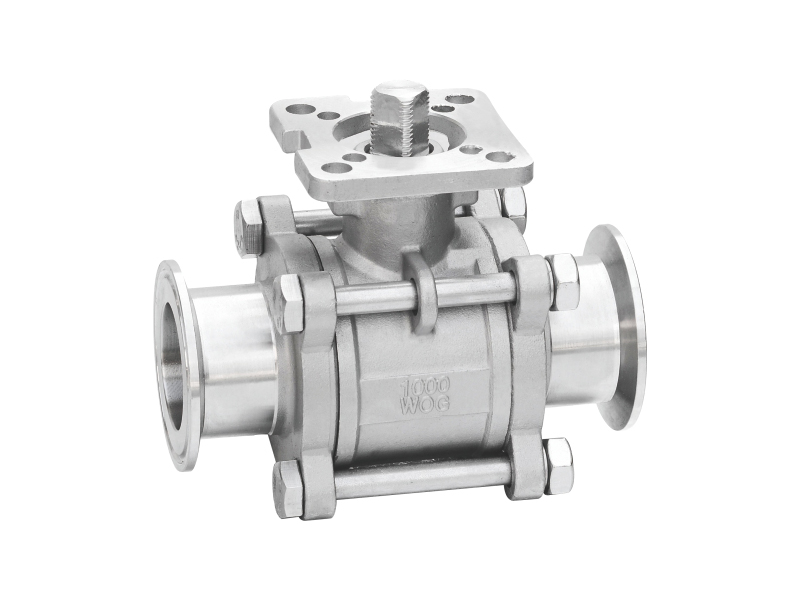

    • 产品名称：三片式高平台快装阀球

    执行标准

    防爆阔杆/全通径
    适用温度范围-20 to280℃
    使用压力≤1.6MPa
    适用介质 水、气、油
    设计制造 GB/T-12224/ANSI B16.34
    螺纹标准 BSPT/BSP/NPT/DIN/JIS/RC/G
    检查与测试 GB/T-13927/API598
    气压测试1.6MPa


    材料列表

    部件名称

    材质

    阀体CF8MCF8
    阀盖CF8MCF8
    球SS316SS304
    阀杆SS316SS304
    阀座RTFERTFE
    杆密封PTFEPTFE
    中头垫PTFEPTFE
    填料压套SS202SS202
    手柄--
    锁片 --
    胶套 --
    弹垫SS202SS202
    螺母SS202SS202
    螺栓SS202SS202
    弹垫A193Gr.B8A193Gr.B8
    螺帽 A194.Gr.8A194.Gr.8

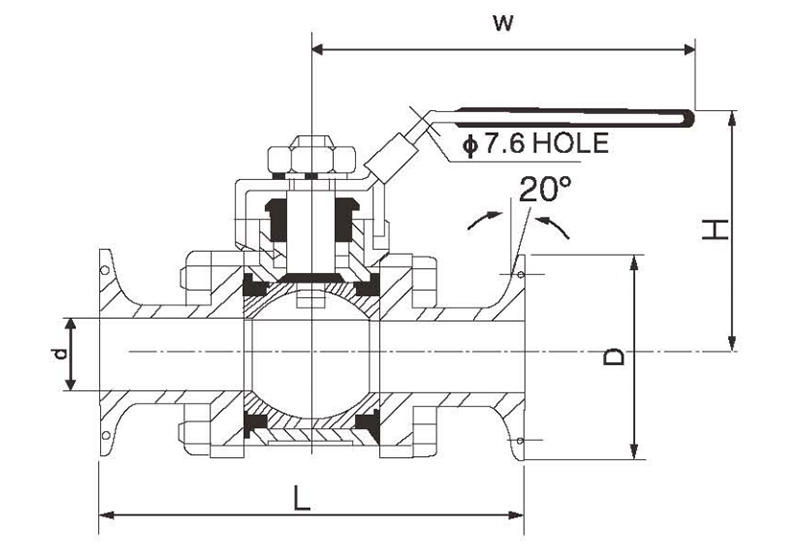

    外形尺寸

    DNdDLHW
    1/2"1550.59568125
    3/4"2050.510570125
    1"2550.511080145
    1-1/4"3250.512584145
    1-1/2"3850.514093205
    2"5064150100205
    2-1/2"6591180142250
    3"80106220155250
