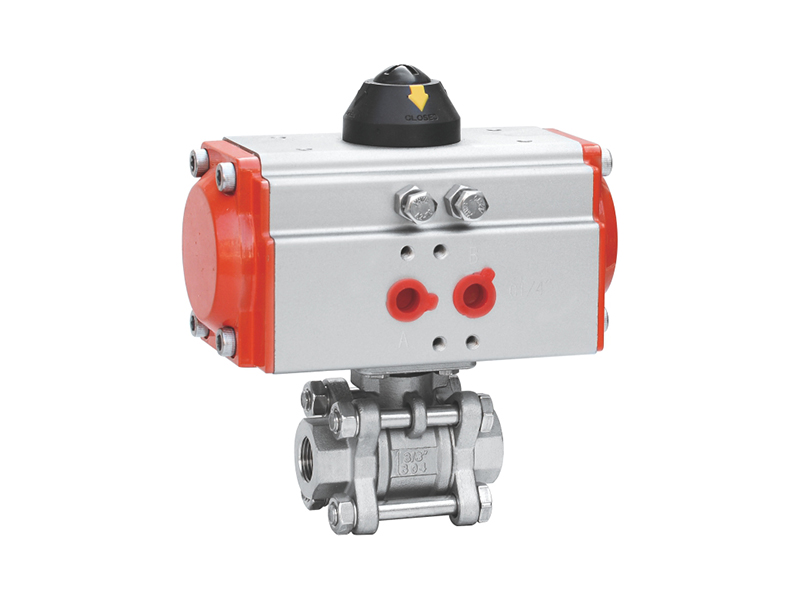

    • 产品名称：三片式气动球阀

    性能规范

    设计制造ASMEB16.34
    检查与测试API598
    连接端形式牙口，NPT或BSPT/套连接堆焊连接
    适用温度范围-29℃~120℃
    驱动形式电动/气动


    材料列表

    部件名称材质
    本体A351-CF8MA351-CF8
    阀盖A351-CF8MA351-CF8
    球A351-CF8MA351-CF8
    中口SUS316SUS304
    阀座PTFE/RTFE/TFM1600PEEK
    大薄PTFE
    中口REINFORCED/FTFE
    O型圈VTTON
    碟簧SUS301
    C型扣簧SUS304
    连接螺栓ASTMA193-E8
    螺帽ASTMA194-8
    垫片SUS304
    连接螺栓ASTMA193-E8
    螺帽ASTMA194-8
    气动执行器-

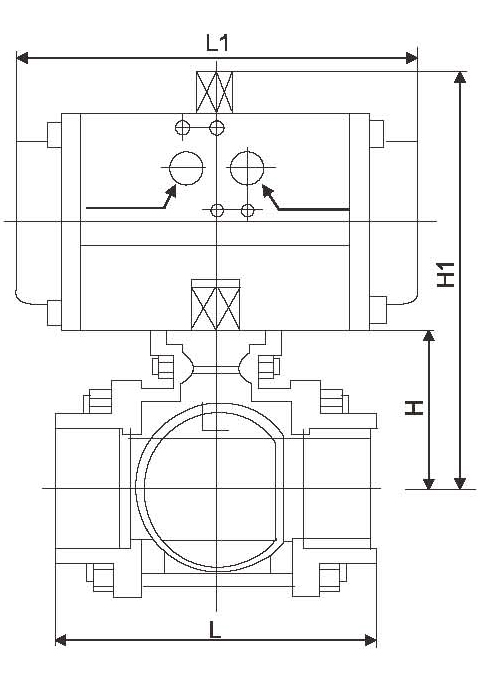

    外形尺寸

    DNLL1HH1LSOS211
    R1/2"7513736.5125.5F04/F04
    1/2"6213736.5125.5F03/F04
    3/4"7113739.5128.5F03/F04
    1"7713747.5136.5F03/F04
    1-1/4"9213753.5142.0F03/F04
    1-1/2"10115461.5166.5F05
    2"12215470.5175.5F06
