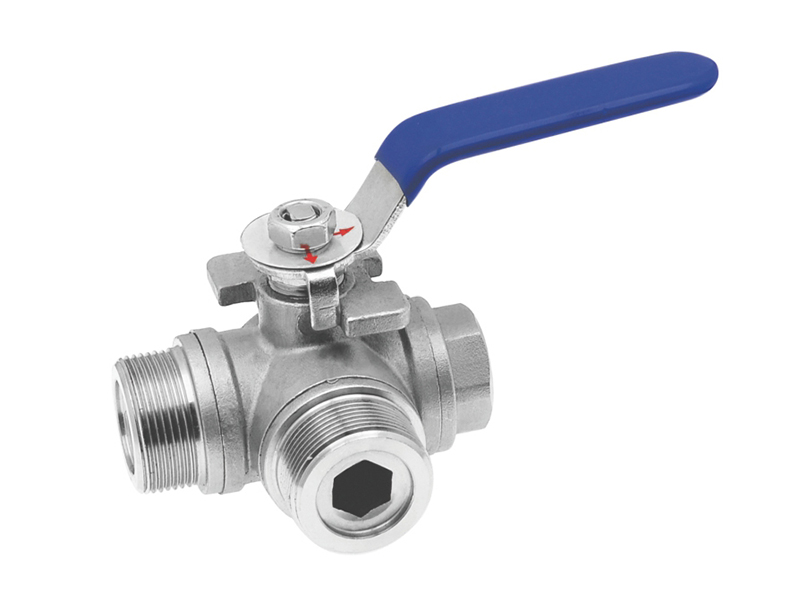

    • 产品名称：三通内外螺纹球阀

    执行标准

    防爆阔杆/全通径
    适用温度范围-20 to 280℃
    使用压力≤1.6MPa
    适用介质水、气、油
    设计制造GB/T-12224/ANSI B16.34
    螺纹标准BSPT/BSP/NPT/DIN/JIS/RC/G
    检查与测试GB/T-13927/API598
    气压测试1.6MPa


    材料列表

    部件名称材质
    阀体CF8MCF8
    阀盖CF8MCF8
    球SS316SS304
    阀杆SS316SS304
    阀座RTFERTFE
    杆密封PTFEPTFE
    中头垫PTFEPTFE
    填料压套PTFEPTFE
    手柄SS202SS202
    弹垫SS202SS202
    螺帽SS202SS202
    锁片--
    胶套PLASTICPLASTIC
    线条PTFEPTFE
    方向指示片聚乙稀聚乙稀


    外形尺寸

    NPSφdLHWBIOS5211□S
    1/4"4.264328532F2(7)
    3/8"664329532F2(7)
    1/2"10723410834F3(9)
    3/4"15806011539F3(9)
    1"18876013543F4(9)
    1-1/4"251107615055.5F4(11)
    1 -1/2"321318517563F5(11)
    2"401449519071.5F5(11)
